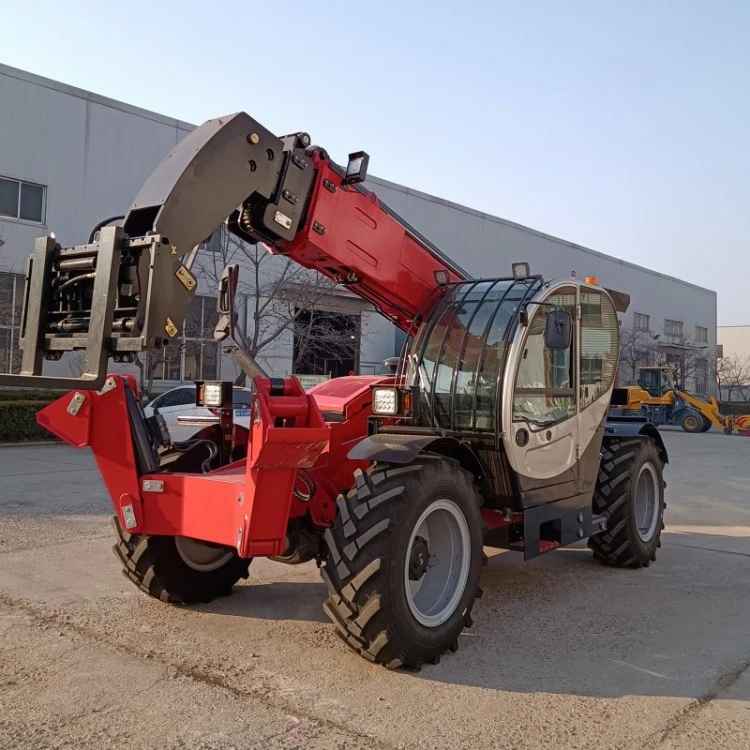

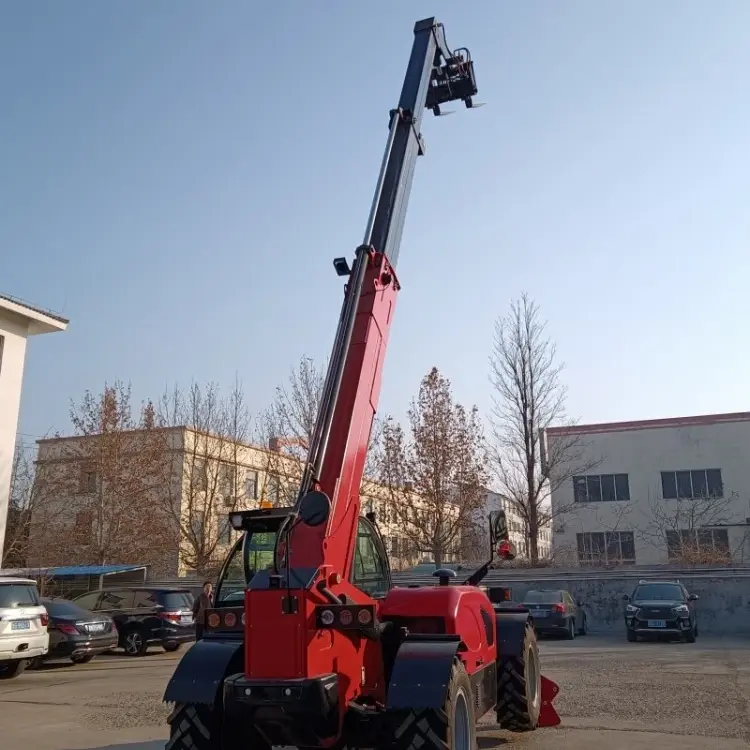

Chariot élévateur télescopique à longue flèche

Qingzhou Mingxu Supply Chain Co., Ltd. développe et produit indépendamment un chariot élévateur télescopique à longue flèche, des machines de manutention de construction tout-terrain multifonctionnelles à 4 roues motrices pour le marché mondial.
Cette machine intègre les fonctions de chariots élévateurs, de chargeuses et de petites grues. Il est équipé d'une flèche télescopique hydraulique et d'un châssis compact étroit, offrant une hauteur de levage maximale de 5 mètres et une portée avant horizontale de 3,3 mètres. Équipée de trois modes de direction et de raccords hydrauliques à changement rapide, une seule unité peut effectuer diverses procédures de travail.
Avec une forte adaptabilité aux différentes conditions de travail, des performances stables et une longue durée de vie, nos équipements sont largement utilisés dans la construction, l'agriculture, les mines, l'entreposage, l'ingénierie municipale et d'autres industries. Nous acceptons les commandes d'exportation en gros et fournissons des services de modification personnalisés, ce qui en fait un équipement principal rentable pour les petits et moyens projets de construction, les sites agricoles, forestiers et miniers.

Spécifications de base

1. Hauteur de levage maximale : 5 mètres
2. Capacité de charge nominale : 2,5 tonnes/3 tonnes en option
3. Système de voyage : quatre roues motrices (4WD)
4. Modes de direction : direction aux roues avant, direction à quatre roues, direction en crabe
5. Raccords standard : attaches rapides hydrauliques, renversement ROPS/FOPS et cabine de protection contre les chutes d'objets
6. Système d'alimentation : moteur diesel China Stage II / Euro V, faible consommation de carburant, conforme aux normes d'émission environnementales pour les exportations vers de nombreux pays

Principe de fonctionnement

Le chariot élévateur télescopique à longue flèche adopte un système de commande entièrement hydraulique. Le moteur diesel entraîne la pompe hydraulique principale pour produire de l'huile haute pression, fournissant ainsi la puissance nécessaire aux mouvements de déplacement, de direction, de levage, de télescopage et d'accessoires. La valve multidirectionnelle contrôle avec précision le levage et l'abaissement, l'extension vers l'avant et vers l'arrière de la flèche télescopique, ainsi que la mise à niveau automatique des fourches. Les vannes d'équilibrage hydrauliques intégrées et les vannes de protection contre les surcharges évitent les risques de basculement et de chute de flèche. Associé à divers accessoires hydrauliques, il peut effectuer des tâches telles que le chargement de marchandises, le pelletage de matériaux, le levage à haute altitude et l'entretien des frais généraux.

Instructions d'utilisation

1. Inspection avant opération : Vérifiez les niveaux d’huile moteur, de diesel, d’huile hydraulique et de liquide de refroidissement ; inspecter les pneus, les conduites hydrauliques, la ceinture de sécurité, le voyant d'alarme et le bouton d'arrêt d'urgence.
2. Préchauffage au démarrage : attachez la ceinture de sécurité, démarrez le moteur et laissez-le tourner au ralenti pendant 3 à 5 minutes pour stabiliser le système hydraulique.
3. Système de contrôle : joystick unique intégré pour contrôler le levage de la flèche, l'extension et l'inclinaison de la fourche ; l'accélérateur au pied contrôle la vitesse de conduite.
4. Fonctionnement standard : alignez et insérez lentement les fourches, soulevez les marchandises du sol et rétractez la flèche avant de vous déplacer. Ne tournez jamais brusquement et ne freinez jamais brusquement avec des charges élevées.
5. Étapes d'arrêt : rétractez et abaissez complètement la flèche après le travail, reposez les fourches sur le sol ; laissez tourner au ralenti pendant 2 minutes pour refroidir, engagez le frein de stationnement puis arrêtez la machine. La machine présente une utilisation facile avec des didacticiels d'utilisation en chinois et en anglais, les nouveaux opérateurs peuvent la maîtriser rapidement sans expérience professionnelle.

Avantages principaux

1. Machine multifonctionnelle pour réduire les coûts d'approvisionnement : équipée d'un système de couplage hydraulique rapide pour un remplacement rapide de divers accessoires. Il peut remplacer les chariots élévateurs, les chargeuses et les petites grues, réduisant ainsi les dépenses liées à plusieurs machines et économisant de l'espace dans le parc.
2. Portée de travail étendue : doté d'une hauteur de levage de 5 m et d'une portée avant horizontale de 3,3 m, il permet des opérations sur de longues distances au-dessus des fosses de fondation, des pieux de sol et des barrières, surpassant de loin les chariots élévateurs à mât standard.
Châssis tout-terrain 3,4 roues motrices avec une forte adaptabilité au site : Équipé de pneus tout-terrain à bande de roulement profonde et d'une garde au sol généreuse, il se déplace de manière stable sur les sols boueux, les routes de gravier, les pentes raides et les chemins de terre ruraux.
4. Faibles coûts d'exploitation et de maintenance : la machine dispose d'une structure simplifiée avec moins de pièces d'usure et de pièces de rechange hautement interchangeables. Son moteur économe en carburant et ses procédures d'entretien quotidien simples permettent un entretien par une seule personne.

Champ d'application

1.Construction : Empilage en hauteur de barres d'acier, de briques et de panneaux préfabriqués, déchargement longue distance autour des fosses de fondation, transfert de structure en acier et de matériaux d'échafaudage.
2. Agriculture et élevage : transport de matériaux de serre, empilement de grains à haut niveau, stockage de balles de foin, chargement d'aliments et d'ensilage pour les fermes.
3. Exploitation minière et chantier de sable : transport sur de courtes distances de sacs de minerai, alimentation et chargement sur de longues distances pour les parcs à bestiaux de sable.
4.Entrepôt et logistique : manutention de racks élevés dans des allées étroites, chargement et déchargement de conteneurs.
5. Entreprises municipales et de location : entretien des routes, réparation de lampadaires, transplantation d'arbres ; machine de location idéale pour les chantiers diversifiés.

Service après-vente

La machine complète est couverte par une garantie de 12 mois ou 1 000 heures de travail, selon la première éventualité. Les principaux composants, notamment le moteur, la pompe hydraulique principale, la flèche télescopique et la boîte de vitesses, bénéficient d'une garantie de 6 mois.
Une réparation gratuite et un remplacement de pièces de rechange d'origine sont fournis pour les défauts de qualité non causés par des facteurs humains. Pour les dommages résultant d'une erreur humaine, d'un fonctionnement en surcharge ou de l'absence d'entretien programmé, seul le coût des pièces de rechange sera facturé. Les frais d'expédition ne sont pas inclus et les clients doivent effectuer eux-mêmes le remplacement. Les pièces d'usure sont exclues de la couverture de garantie gratuite.

FAQ

Q1 : Quelle est la capacité de charge nominale à différentes hauteurs de levage de la machine ?
A1 : Charge nominale sur sol plat : 2,5 tonnes/3 tonnes ; Capacité de charge sûre à une hauteur de levage maximale de 5 mètres : 0,5 tonne ; Capacité de charge sûre en extension complète vers l'avant de 3,3 mètres : 0,3 tonne.
Q2 : La machine est-elle difficile à utiliser ? Combien de temps faudra-t-il aux nouveaux opérateurs pour la maîtriser ?
A2 : Il adopte une commande électrique simple à poignée unique avec une logique de fonctionnement intuitive. Grâce aux vidéos de formation à l’appui, les opérateurs sans expérience peuvent travailler de manière indépendante en 1 à 2 jours.
Q3 : La machine peut-elle fonctionner normalement sur des chantiers boueux ou par temps de pluie ?
A3 : Équipé de quatre roues motrices et de pneus tout-terrain antidérapants, il se déplace de manière stable sur des routes boueuses, gorgées d'eau et cahoteuses, permettant ainsi une utilisation en extérieur par tous les temps.
Q4 : La machine prend-elle en charge l’exportation et la modification personnalisée ?
A4 : Nous détenons des qualifications complètes en matière d’exportation et pouvons demander des certifications internationales, notamment CE et EAC. Des modifications personnalisées sont disponibles, telles que l'amélioration de la capacité de charge, l'installation du climatiseur, le réaménagement d'accessoires spéciaux et l'optimisation de la puissance.

Pourquoi acheter directement chez nous

✅ Approvisionnement direct en usine sans intermédiaires. Nous proposons des prix départ usine très compétitifs et toutes les machines sont soumises à une inspection complète et stricte avant la livraison.
✅ Solutions personnalisées disponibles sous 72 heures : nos ingénieurs fournissent des dessins d'équipement, des organigrammes de processus et une analyse du retour sur investissement en fonction de vos conditions de travail.
